Collins RT-742 / ARC-51BX

Marca: Collins

Modelo:  RT-742 / ARC-51BX

Canales: banda corrida

Frecuencia: UHF

Modo de Modulación: AM

Potencia: 16 watios

Antigüedad aproximada: 1960

Estado actual: OK - defectuoso

País de Fabricación:  USA

País de Adquisición: España

Donada por:  ARL100

Observaciones:

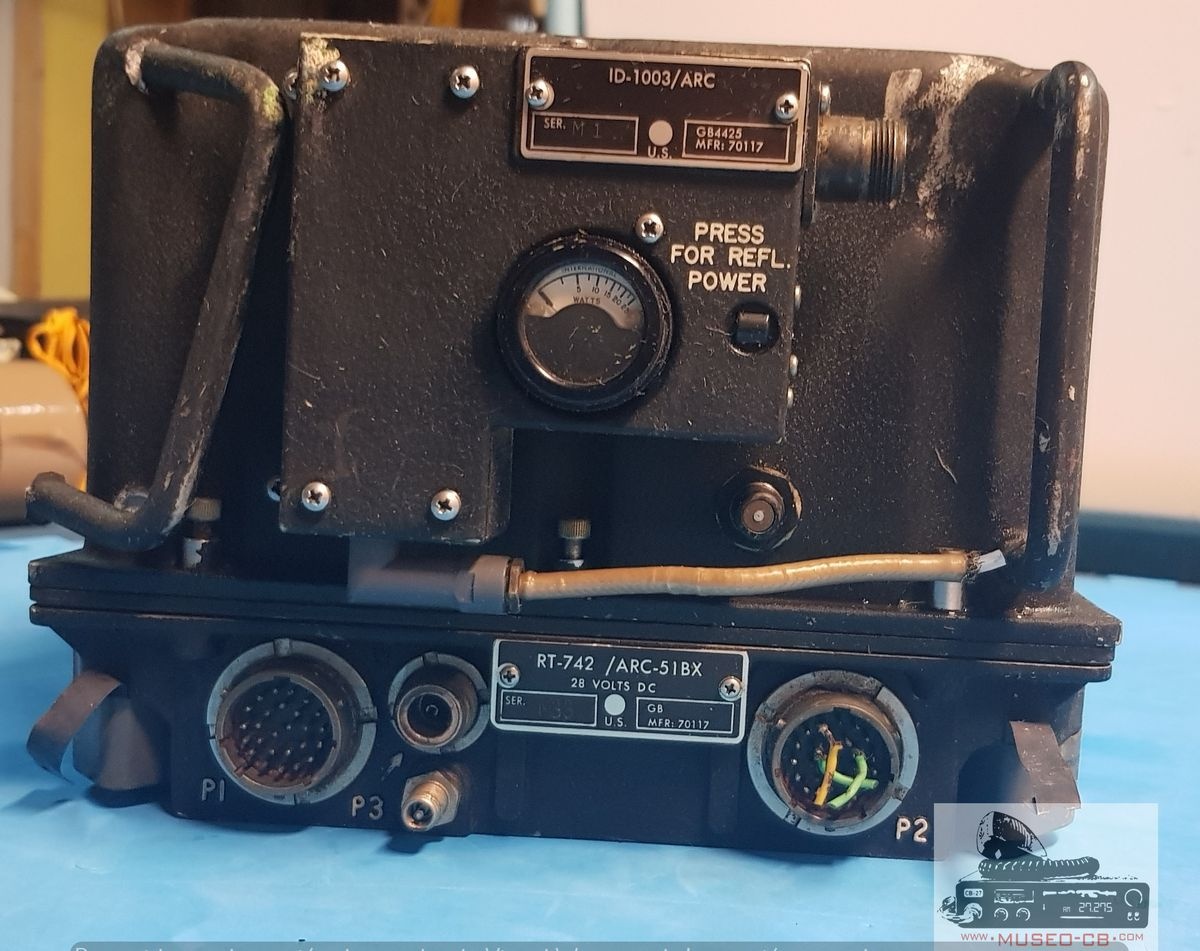

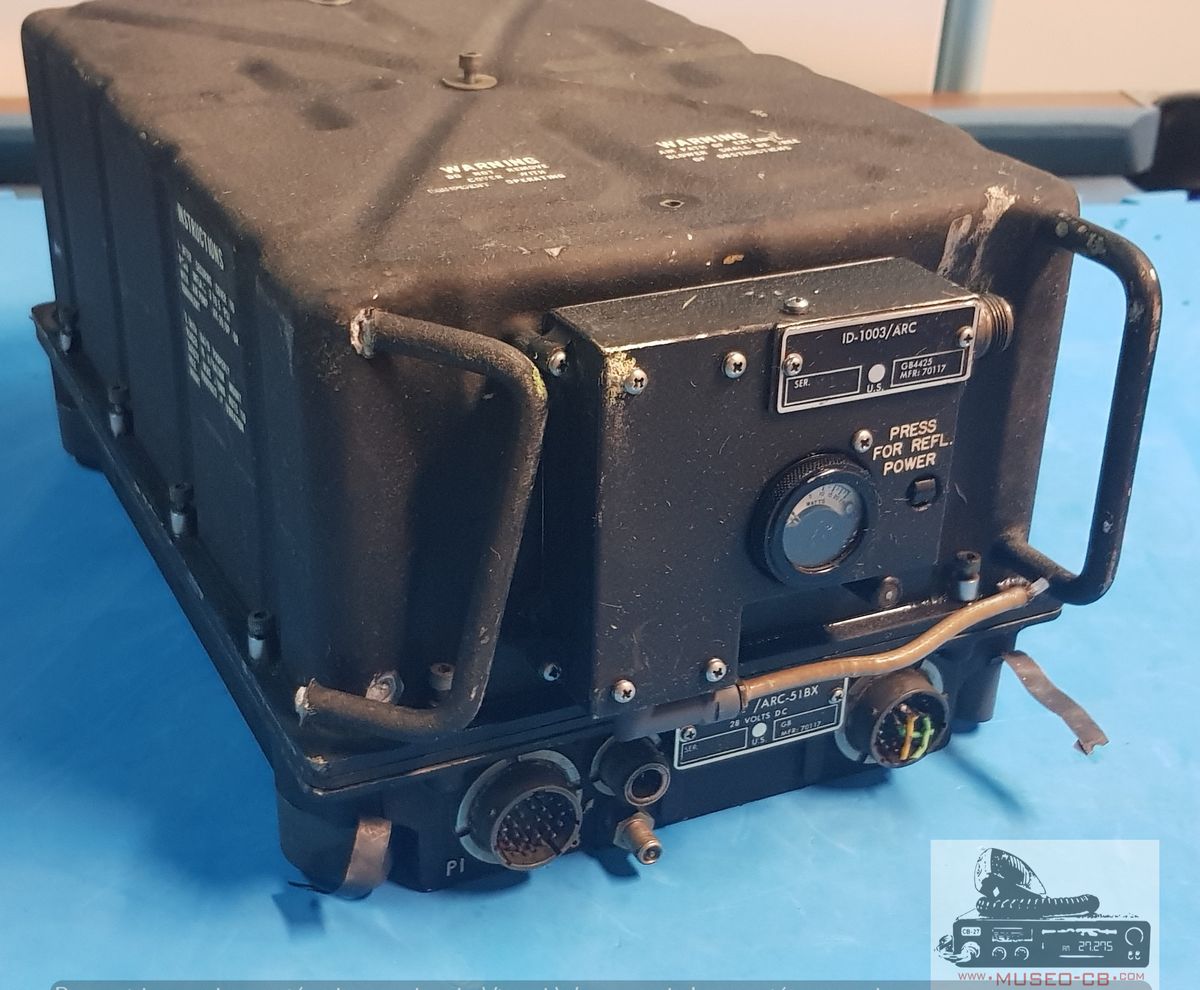

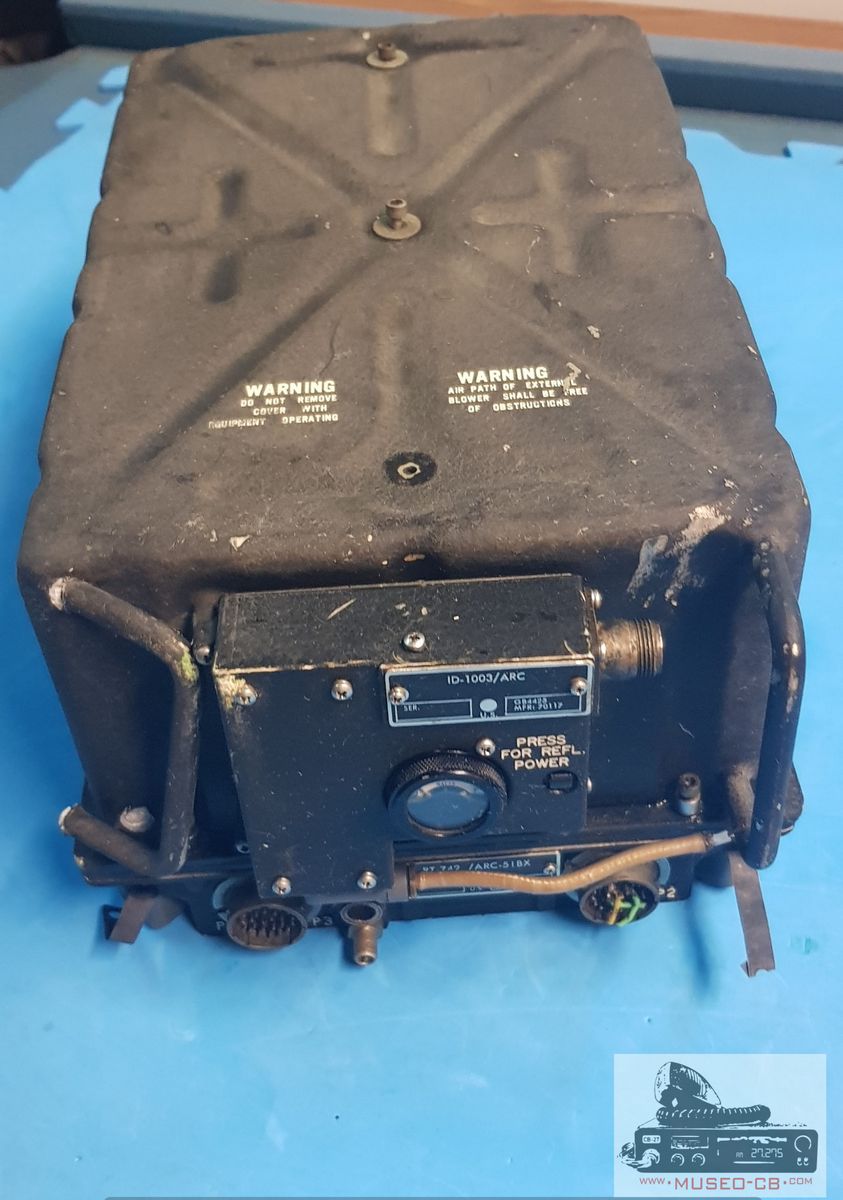

El ARC-51 es un transmisor / receptor de UHF AM destinado a la comunicación aire-tierra, que cubre de 225 a 399,9 MHz en 3500 canales, con una potencia de salida de RF de 16 W. Los diseños mecánicos y electrónicos son extremadamente avanzados. El gabinete externo está sellado y presurizado. Pequeños intercambiadores de calor en el sótano transfieren calor del flujo de aire interno al externo. Se utiliza un diseño modular, con el marco central que soporta los módulos y les proporciona conexiones eléctricas y flujo de aire. El equipo es casi en su totalidad de estado sólido, a excepción de las etapas de UHF: se utilizan tres tubos en el transmisor, tres en el receptor y dos más en el generador de espectro. La sintonización es impulsada por motor, con un módulo de conducción y un complejo sistema de engranajes para distribuir el movimiento a los módulos de radiofrecuencia. Un indicador de onda estacionaria, el ID-1003 / AR, está montado fuera del gabinete.

Este transceptor de UHF fue ampliamente utilizado en aviones militares y en tierra durante los años setenta. Este equipo de control remoto, muy compacto, opera con AM en la banda de comunicaciones militares de 225-400 MHz, y fue fabricado por Rockwell-Collins.

La unidad funciona con 28 V CC y con una salida de RF de 20 W, la corriente de entrada CC es de 10 A.
