Marconi R 1155 A

Marconi R 1155 A

Marca: Marconi

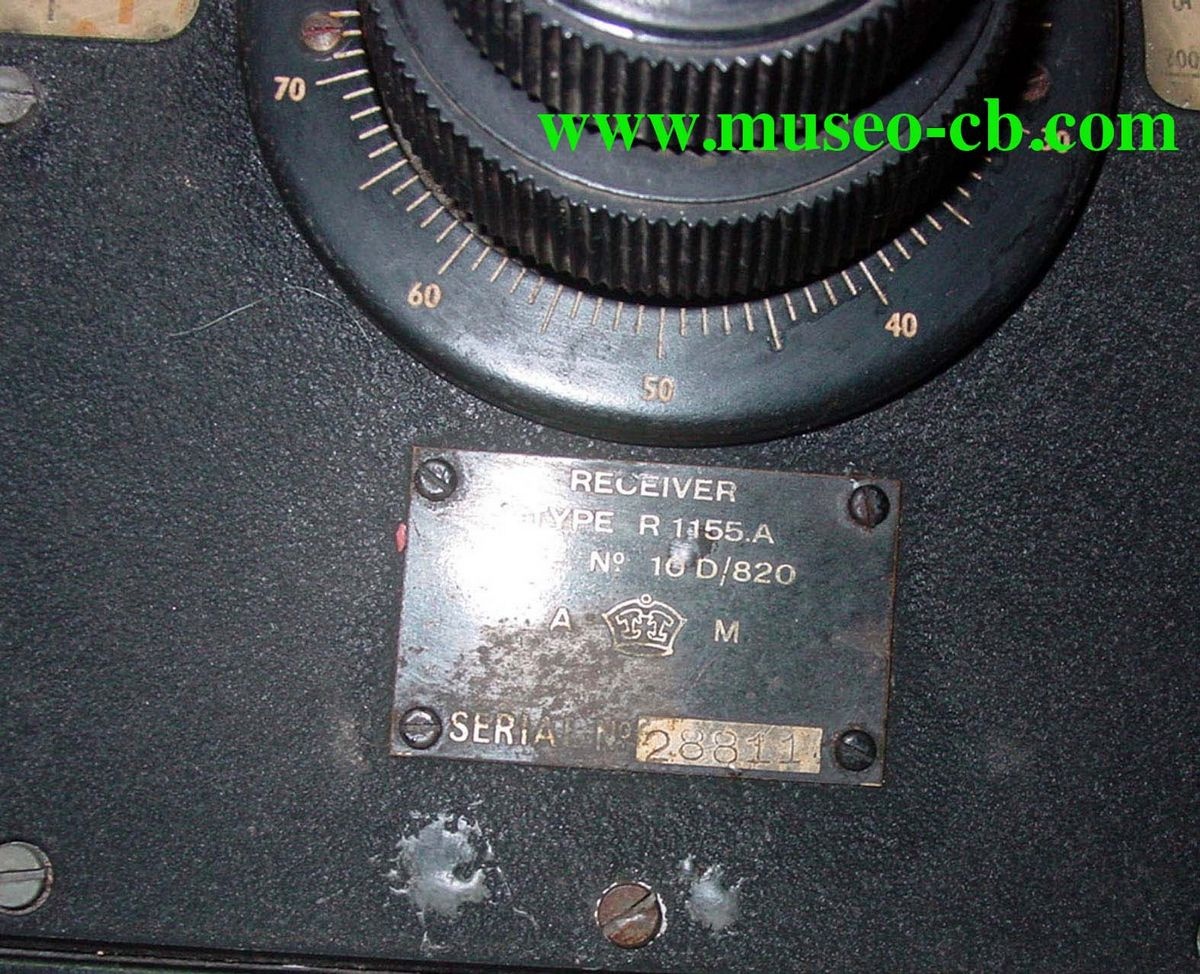

Modelo: R 1155 A

Frecuencias: 75 kHz a 18.5mHz

Tecnologías: Valvulas

Antigüedad: 1940

Estado actual: OK

Pais de fabricación: Reino Unido

Pais de adquisición: España

Donado por: Miguel Angel Caballero “Patones”, de Móstoles (Madrid)

Observaciones:

El R1155 es un receptor superheterodino Inglés LF y HF que abarca desde 75 kHz a 18.5mHz en 5 bandas, con Direction Finder (goniómetro) y las funciones de buscadores. Este receptor empezó a desarrollar en 1939 por la Marconi Wireless Telegraph Co. y fue llamado el AD.87B/8882B para sustituir el anterior a la guerra T1083 y R1082. La designación de la Royal Air Force fue el R1155 y el transmisor correspondiente era el T1154, las primeras unidades que se instala en junio de 1940. Estos fueron utilizados todavía en la década de 1950.

Fue fabricado por varias empresas como Marconi, Ekco, Plessy, Philips, y el Gramophone Co. (EMI). Ellos se instalaron en muchos aviones como el Avro Lancaster y el Mosquito Havilland.

Fueron exportados a Australia después de la guerra para ser utilizado en bombarderos Lincoln. A pesar de que fueron utilizados principalmente en los aviones, más adelante en la guerra que se instalaron en embarcaciones pequeñas (tipo torpederas), y también en vehículos.

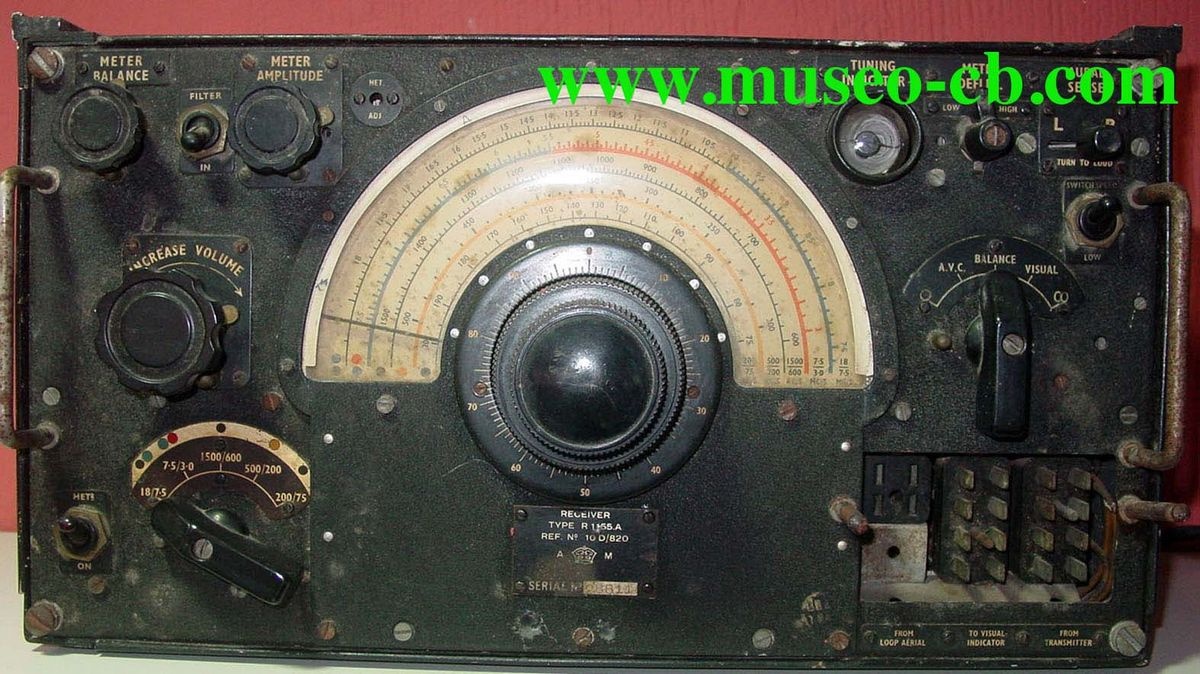

El receptor cuenta con 10 válvulas, 3 de ellas para el goniómetro y el otro es un indicador de sintonización (ojo mágico). Hay 6 utilizada para el receptor superheterodino. El receptor tiene una etapa de RF, un mezclador / oscilador, dos etapas de FI, una etapa de AVC y OFB, un detector, un amplificador de audio, y un indicador de ojo mágico de sintonización. El circuito goniómetro tiene dos válvulas de conmutación como antena y multivibrador, y un interruptor de metros. Se puede tener 3 antenas, un tipo de alambre fijo, una antena posterior, y un lazo gonio. Cuenta con 11 controles de los cuales 5 son para el gonio.

El receptor es pequeño y ligero, y tiene una buena sensación al sintonizar en las estaciones. Es muy sensible y razonablemente estable, aunque un poco a la deriva durante el calentamiento. El OFB frecuencia fija no es una limitación cuando se ajuste CW o SSB. Hay varios controles que son superfluos para el general de la escucha. El diseño eléctrico es bastante interesante, sobre todo los circuitos D / F. Su peso es de 25 libras.

La cobertura de frecuencia es: Banda 5: 75KHz-200kHz, Banda 4: 200 kHz-500 kHz, la Banda 3: 600-1500kHz, Banda 2: 3.0 7.5mHz, Banda 1: 7,5 18.5mHz. Algunos modelos tienen una banda de 1,5 3.0mHz en lugar de la banda de 75-200kHz.

Donado a Museo CB por Miguel Angel Caballero “Patones”, de Móstoles (Madrid).
